首页   >  产品中心  >  鼎阳  >  手持式示波表  >  鼎阳SHS800X手持式示波表

手持式示波表

简要描述:手持式示波表在现场测试和故障排除中具有广泛的应用,在电子工程、通信、自动化控制等领域发挥着重要作用。其便携性和灵活性使得用户能够快速准确地获取信号信息,并进行相应的调试和优化。

  • 产品型号:鼎阳SHS800X
  • 厂商性质:代理商
  • 更新时间:2023-11-24
  • 访  问  量:1671

详细介绍

给我们留言

产地类别国产类型数字示波器
通道数2带宽200MHzMHz
采样率1 GSa/sGS/s记录长度12 Mptsk
波形捕获率400,000 wfms/swfms/s外形尺寸276mm X 168mm X 68mmmm
重量3.5Kgkg电动机功率0kW
应用领域医疗卫生,化工,石油,能源,电子

  手持式示波表是一种便携且功能强大的电子测试仪器,用于测量和显示电信号的波形。它具有小巧的外形和便于携带的特点,使其成为工程师、技术人员和学生在实验室、现场或教室中进行电子测量和故障排除的理想选择。



  通常由以下几个主要部分组成:



  1、显示屏:可清晰地显示电信号的波形和测量结果。显示屏的尺寸和质量会因不同型号而异,但大多数设备都提供亮度调节和背光功能,以适应不同环境条件下的观察需求。



  2、输入通道:通常具有多个输入通道,允许用户同时监测和比较多个信号源。每个通道都配备了探头插口,用于连接信号源,并支持不同的电压范围选择和耦合模式(如直流耦合和交流耦合)。



  3、控制按钮和旋钮:手持式示波表上的控制按钮和旋钮用于调整和配置测量参数,如时间基准、触发模式、垂直缩放和水平扫描。这些按钮和旋钮的布局和功能会因不同型号而异,但它们通常易于操作,使用户能够快速调整测量设置。



  4、存储与连接接口:大多数手持式示波表具有内置存储器,可以保存和回放先前的波形数据,以便后续分析和比较。此外,它们还提供了连接接口,如USB端口或无线连接选项,用于将示波表与计算机或其他外部设备进行数据传输和共享。



  鼎阳SHS800X系列手持示波器,万用表,波形记录仪,测量值记录仪,协议分析,FFT频谱分析仪于一体;带宽70MHz、100MHz、200MHz,存储深度12Mpts,采样率1GSa/s;SPO数字荧光技术,波形刷新率10万帧/秒(Sequence模式下可达40万帧/秒);重量仅为1.75kg,标配便携式单肩包,能轻松装入多种探头以及配件;新款锂电池,续航时间达到5.5小时。

鼎阳SHS800X系列手持示波器



● 集示波器,万用表,波形记录仪,测量值记录仪,协议分析,FFT频谱分析仪于一体

● 带宽70 MHz、100 MHz、200 MHz,存储深度12 Mpts,采样率1 GSa/s

● SPO数字荧光技术,波形刷新率10 万帧/秒(Sequence模式下可达40 万帧/秒)

● 重量仅为1.75 kg,标配便携式单肩包,能轻松装入多种探头以及配件

● 基于硬件实现的真有效值万用表

● 新款锂电池,容量6900 mAh,续航时间达到5.5 小时

● 防尘防水级别达到IP51 级

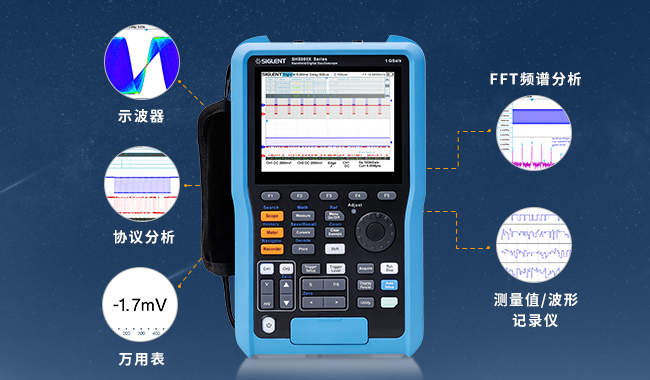

多能合一
鼎阳SHS800X系列手持示波表是集示波器,万用表,记录仪,频谱分析,协议分析等功能于一体的多功能示波器,广泛应用于研发、生产、维修等领域。
示波器:采用鼎阳SPO数字荧光示波器技术,刷新率达40 万帧/秒,数字触发技术让波形显示更加稳定。标配5种广泛应用于嵌入式以及汽车行业串行协议的解码功能。
万用表:基于硬件实现的真有效值测量,不仅可以测量多种参数值,还可以绘制示波器和万用表测量值的趋势图。

记录仪:在25 kSa/s采样率下,可记录并回放波形长达22 小时。





超便携
小于A4纸的前面板尺寸缩小了仪器体积,后面板支撑架支持立式放置,侧边尼龙提手方便手持操作。标配的肩包可同时装下机身以及探头等配件,便于外出携带。
注:尺寸:276 mm * 168 mm * 68 mm;质量:1.75 kg

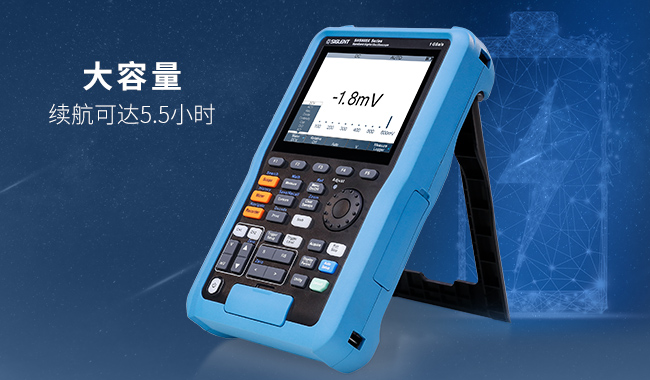

超长续航

自带6900 mA大容量充电锂电池,续航时间可达5.5 小时,电池通过UL认证,安全可靠。采用电池供电,大大增加了仪器的使用场景,使得其在现场测试中,有非常大的优势。



IP51级防尘防水
SHS800X系列手持示波表支持IP51 级防尘防水,仪器正常运作不受细小灰尘侵入和垂直落下水滴影响,可胜任多种复杂环境中的测试。

规格参数
示波器部分
  SHS807X SHS810X SHS820X
带宽 70 MHz 100 MHz 200 MHz
最高实时采样率 单片1 GSa/s ADC芯片,通道交织时采样率1 GSa/s,通道全部开启时,每通道采样率500 MSa/s
通道数 2示波器通道,1万用表接口
最大存储深度 通道交织模式12 Mpts/CH,非交织模式6 Mpts/CH
最高波形捕获率 400,000 帧/秒 (Sequence 模式)
触发类型 边沿(Edge)、斜率(Slope)、脉宽(Pulse width)、窗口(Window)、欠幅(Runt)、间隔(Interval)、超时(Dropout)、码型(Pattern)、视频(Video)、串行触发(IIC、SPI、UART、CAN、LIN)
解码类型(标配) IIC, SPI, UART, CAN, LIN
记录仪 波形记录仪,最大记录采样率25 kSa/s,最小采样率1 Sa/s
测量值记录仪,最大记录间隔 10 分钟,最小记录间隔0.1 秒.最多可同时记录4 组
接口 USB Host, USB Device
最大安全输入电压(示波器) BNC 信号端到保护地之间 CATII 300 Vrms
BNC 接地端到保护地之间 CATII 30 Vrms
BNC 信号端到BNC接地端之间 CATII 300 Vrms

最大安全输入电压(万用表) CATIII 300 Vrms, CATII 600 Vrms
探头 PP510 PP510 PP215
显示屏 5.6 英寸 TFT-LCD 显示屏,分辨率 640 * 480
重量 净重1.75 kg,毛重3.5 kg
万用表部分
分辨率 6000 Counts
直流电压测量 60 mV
600 mV-600 V
±1%±15 digit
±1%±5 digit
交流电压测量 60 mV
600 mV-600 V
±1%±15 digit
±1%±5 digit
直流电流测量 60 mA-600 mA
6 A-10 A
±1.5%±5 digit
±2%±5 digit
交流电流测量 60 mA
600 mA
6 A-10 A
±1.5%±5 digit
±2%±5 digit
±3%±5 digit
电容测量 40 nF
400 nF-400 μF
±3%±10 digit
±4%±5 digit)
电阻测量 600 Ω-6 MΩ
60 MΩ
±1%±5 digit
±3%±5 digit
导通 电阻 < 50 Ω时,蜂鸣器鸣叫
二极管测试 0-2 V




一般特性
界面显示 5.6 英寸 TFT-LCD 显示屏,分辨率 640 * 480
供电方式 本机电池供电或外接直流适配器供电,内置可供电锂电池:6900 mAh 电池供电约5.5 小时外置适配器:100-240 V 50/60 Hz输入9 V、4 A输出
机身尺寸 276 mm * 168 mm * 68 mm
配件 无源探头两根、电源线、直流适配器、万用表笔
型号
带宽
通道数
最高实时采样率
存储深度
波形刷新率
万用表功能
记录仪
参考价(含税)
SHS807X
70 MHz
2
1 GSa/s
12 Mpts
400,000 帧/秒 (Sequence 模式)
电压、电流、电阻等 八种常见功能
长达22 小时
¥3,988
SHS810X
100 MHz
2
1 GSa/s
12 Mpts
400,000 帧/秒 (Sequence 模式)
电压、电流、电阻等 八种常见功能
长达22 小时
¥4,688
SHS820X
200 MHz
2
1 GSa/s
12 Mpts
400,000 帧/秒 (Sequence 模式)
电压、电流、电阻等 八种常见功能
长达22 小时
¥6,888
